□本報記者 陳麗平 廉穎婷

中國空間站迎來最后一個主體艙段。

10月31日，在我國文昌航天發射場，長征五號B遙四運載火箭成功發射空間站夢天實驗艙。

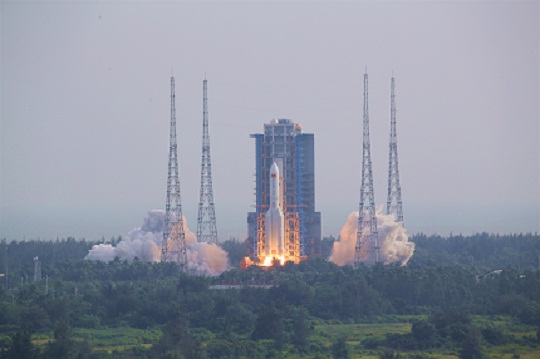

圖為10月31日，搭載空間站夢天實驗艙的長征五號B遙四運載火箭在我國文昌航天發射場點火發射。屠海超 黃國暢 胡煦劼 攝

夢天實驗艙是我國空間站第二個科學實驗艙，在軌組裝完成后，夢天實驗艙將與空間站天和核心艙、問天實驗艙形成“T”字構型組合體，實現控制、能源、信息、環境等功能的融合使用，共同支持空間站開展更大規模的空間研究實驗和新技術試驗，打造空間技術應用研究“夢工場”。

可以說，天宮空間站是我國未來10年規模最大的空間綜合性研究實驗平臺，我國將把它建成水平先進的國家太空實驗室。

夢天實驗艙長啥樣

夢天實驗艙由工作艙、載荷艙、貨物氣閘艙、資源艙四個艙段組成，艙體全長17.88米，直徑4.2米，發射質量約23噸，由中國航天科技集團有限公司（以下簡稱航天科技集團）八院研制，主要面向微重力科學研究。

據中國科學院空間應用中心研究員、空間應用系統副總設計師劉國寧介紹，中國科學院研制了空間科學研究與應用領域的超冷原子物理實驗柜、高精度時頻實驗柜、高溫材料科學實驗柜、兩相系統實驗柜、流體物理實驗柜、燃燒科學實驗柜、在線維修裝調實驗柜7個方面的8個科學實驗柜，支持開展重力掩蓋下的多相流與相變傳熱、基礎燃燒過程、材料凝固機理等物質本質規律研究，以及超冷原子物理等前沿實驗研究等。

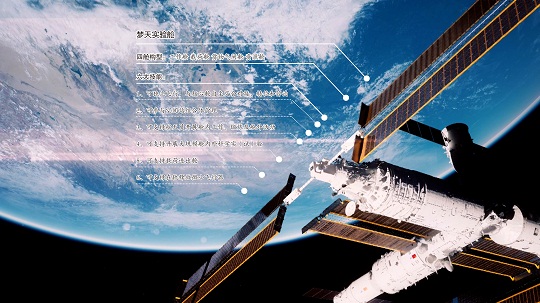

圖為中國空間站效果圖。

此外，夢天實驗艙應用了X射線透射成像系統，作為空間站材料實時觀察實驗主載荷，也是世界第一臺在載人航天器中使用X射線透射成像原理進行實驗的科學裝置，在資源與空間受限的情況下實現了X射線的完全屏蔽，是具有歷史意義的科學裝置。

夢天實驗艙與問天實驗艙相比有什么不同？

夢天實驗艙與問天實驗艙的任務分工和定位不同，兩者在配置上既有相似又有不同。

夢天實驗艙的定位是航天員工作的地方，因此沒有配置類似“問天”艙的再生生保以及睡眠區、衛生區。但兩個艙段均配置有航天員的鍛煉設備，夢天實驗艙配置的是抗阻鍛煉設備，類似健身房的劃船機。

從總體構型來看，夢天實驗艙的肚子更圓，它由四個艙段組成，并采用了獨特的“套娃”設計。工作艙通過對接機構與天和核心艙相連，主要是航天員艙內工作與鍛煉的地方，也是艙內科學試驗機柜安裝的地方。載荷艙與貨物氣閘艙則是以“雙艙嵌套”的形式與工作艙相連，也就是說，在載荷艙的內部，隱藏著一個貨物氣閘艙，主打貨物出艙專用通道。最前端的是資源艙，也是對日定向裝置和柔性太陽翼等安裝的地方。

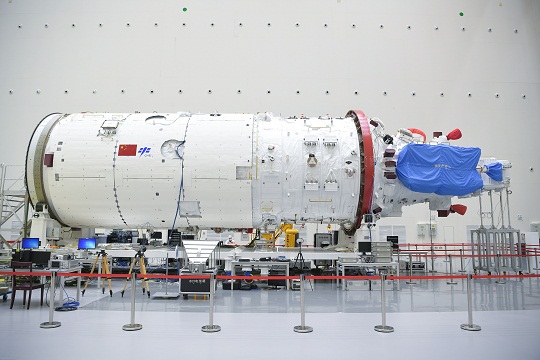

圖為夢天實驗艙。

從支持應用任務來講，夢天實驗艙作為工作室，是兩個艙中支持載荷能力最強的艙段，其配置了13個標準載荷機柜，可支持流體物理、材料科學、超冷原子物理等前沿試驗項目，堪稱天宮“夢工場”。

同時，為了最大化實現艙外試驗支持能力，夢天實驗艙艙外配置有37個載荷安裝工位，可為各類科學實驗載荷提供機、電、信息等方面的能力支持，確保它們在太空環境下開展各類實驗。特別是載荷艙上配置有兩塊可在軌展開的暴露載荷實驗平臺，進一步增強了空間站的載荷支持能力。

“螺螄殼里做道場”

夢天實驗艙肩負著支持更強科學實驗的使命，為確保順利完成使命，一系列黑科技被應用在夢天實驗艙上。

與問天實驗艙一樣，夢天實驗艙也擁有一個氣閘艙。但不同的是，夢天實驗艙的氣閘艙不再作為航天員出艙使用，而是一條專供貨物出艙的通道。如果將問天實驗艙的氣閘艙比作“國際機場”的話，那么夢天實驗艙上配置的貨物氣閘艙，就是空間站的“國際貨運港口”。通過這個“港口”，我國空間站的載荷自動進出艙技術、小衛星在軌釋放等一系列全新技能將首次亮相，實現貨物、載荷在空間站艙內外的全自動交互，不僅送得出、接得入，還運得快、行得穩。

在夢天實驗艙內，配置了一臺載荷轉移機構，可以穩定地執行將貨物從艙內送出艙外，或將艙外貨物運至艙內的任務。載荷轉移機構的運送能力能達到400公斤、單次運送貨物包絡可以達到1.15米×1.2米×0.9米。與航天員“帶貨出艙”的方式相比，貨物出艙能力得到進一步提升，減少了航天員出艙和航天服使用次數，有效提高了載荷進出艙效率，降低了載荷進出艙成本。

“載荷轉移機構可以實現貨物的自動進出功能，小小的空間發揮大大的效能，這是‘螺螄殼里做道場’?！焙教炜萍技瘓F八院空間站夢天實驗艙計劃經理劉慧穎說。

載荷轉移機構還催生了一項特別的任務，那就是夢天實驗艙可以支持在軌釋放微小衛星，讓小衛星“飛”。夢天實驗艙專門配置了微小衛星在軌釋放機構，在載荷轉移機構與機械臂的配合下，能夠滿足百公斤級微小飛行器或者多個規格立方星的在軌釋放需求，解決微小衛星和立方星低成本進入太空的問題。

“空間站化身為母港，既可以釋放百公斤級的微小飛行器，也可以釋放多個規格的立方星，提供了火箭發射以外的另一個渠道，微小飛行器可以更加低成本進入太空了?！眲⒒鄯f說。

同時，為滿足將來更大尺寸、更大重量貨物的進出艙需求，夢天實驗艙的貨物氣閘艙上還安裝了一款獨一無二的方形艙門。艙門采用全自動弧形滑移設計，可以為貨物的進出艙提供一條寬闊的走廊，也是隔離艙內與艙外空間環境的關鍵設備，這是我國空間站首次亮相的方形自動艙門。

直接和宇宙見個面。夢天艙在I、III象限均配置了有源驅動展開式暴露平臺，在III象限增配了固定式暴露平臺，可為中小型標準載荷提供機、電、熱、信息等支持。

對日定向裝置、天地一體化通信網絡、在軌以太網技術、仿真體系建設、對接轉位技術……一系列技術在夢天艙上發揮著無可替代的作用。

23噸龐然大物如何轉身

此次任務，除了與天和核心艙組合體實施交會對接外，夢天實驗艙還將進行太空轉位，實現“T”字構型，即從核心艙前向對接口轉移到側向對接口，實現這一轉位功能的產品正是由航天科技集團八院149廠生產、總裝的轉位機構。中國空間站將再次演繹完美的“太空轉身”。

轉位的第一步是進行對接，也就是通過轉位機構將夢天實驗艙和天和核心艙連接起來。夢天實驗艙上的轉位機構采用的是錐桿式對接方式。團隊在轉位機構轉臂的前段設置了一個捕獲桿，捕獲桿如同花蕊一般被包裹在三個導向片形成的“花瓣”中。當捕獲機構向基座靠近時，兩個產品的六個導向片將進行初步定位。隨后，如花蕊般的錐桿由驅動組件推出，在拉簧組件的配合下，使其能夠在一定范圍內擺動，保證了與基座連接鎖定的自適應性。這樣的結構設計能夠讓轉位機構具備完美的捕獲、對接能力。

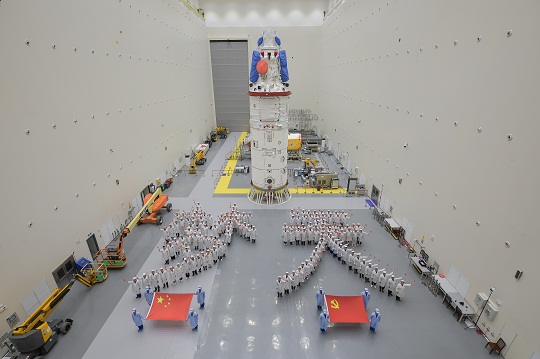

圖為科研團隊與夢天實驗艙合影。

夢天實驗艙從天和核心艙前向對接口轉移到側向對接口，并非像我們轉身一樣簡單。如何讓150公斤的轉臂平穩帶動約23噸的夢天實驗艙順利實現轉身呢？夢天實驗艙轉臂上安裝了兩個驅動部件——關節驅動機構，這就像我們手臂的兩個運動關節一樣，靠近夢天實驗艙端的是“肩關節”，另一個則是與捕獲機構相連的“腕關節”。在兩個“關節”工作時，它們必須做到從加速到勻速階段的平穩過渡，從而確保運動過程中的穩定性。

為了讓夢天實驗艙能夠具備大慣量負載下的轉動能力，此次轉位過程中采用了艙體?？啬Ｊ剑丛谵D位時通過“肩關節”做一次啟停，“腕關節”做兩次啟停，從而實現平穩轉向。

（圖片除署名外均由航天科技集團八院提供）
